FPC软排线和FPC排线你了解多少

FPC软排线又叫柔性印刷电路板，通俗讲就是用软性材料做成的PCB连接器。

通常经过高温贴合而成，再经过电镀处理，大大增加产品的使用是寿命。然后根据客户要求，进行后端加工，制作成不同样式外观的产品。

FFC软排线具有柔软、随意弯曲折叠、厚度薄、体积小、拆卸方便等优点，可以任意选择导线数目及间距，使用更方便，大大减少电子产品的体积，减少生产成本，提高生产效率

FFC软排线产品由三种主要原材料构成：

1、绝缘胶(PET)。

2、导体（扁平铜线）。

3、加强板。

常规间距：

①排线间距：0.3mm、0.5mm、0.8mm、 1.0mm 1.25mm, 2.0mm 2.54mm；

②排线长度：15mm～ANY；

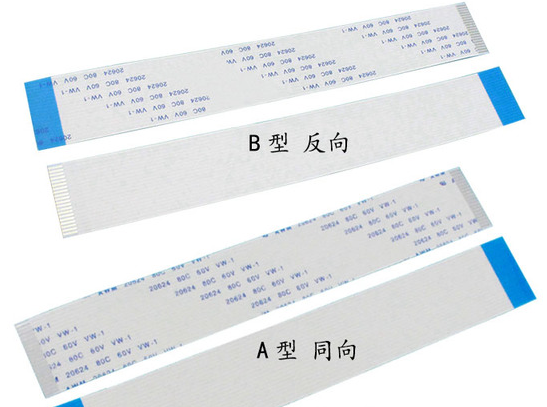

③排线型态：A、B、C、D、E、F、G、H、I、J、K；

④EMI对策：铜箔、铝箔、铜箔麦拉、铝箔麦拉、导电布、银浆处理、吸波材等。

主要特色：

①制造微型化、小巧、高密集成；

②节省空间；

③简化配线程序，连线简单；

④节省人力成本；

⑤柔性优良、应用灵活、可折叠。

主要应用于各种数码通讯产品、便携式电子产品、电脑周边设备、测量仪器、汽车电子等领域，如手机、数码相机、笔记本电脑、MID、MP3\4\5、掌上游戏机、音响系统等。

FPC排线是FPC柔性电路板的一种，因此它的构成与FPC柔性电路板相同。

FPC排线一般是长条形的，两端设计成可插拔的针状，可直接与连接器相连或焊接在产品上。

FPC排线常用基材一般是用压延铜箔材料，用到的表面处理工艺一般是沉金。

FPC排线具有柔韧性：

可弯曲，应用灵活，可以任意角度折叠。适用需要来回移动的产品部件上面。方便布线，使产品线路布局简单，美观。

FPC排线具有抗干扰性

FFC软排线产品经过屏蔽加工，容易解决电磁干扰(EMI)问题。是电子产品信号传输更加稳定。避免因电磁干扰而产生的质量问题。

FPC排线具有抗氧化性

产品经过镀镍，后镀锡或者镀金处理，能适应更加恶劣的环境。有效避免因氧化引起的品质异常，增加电子产品的使用寿命。
