汽车线束的设计流程和制造流程

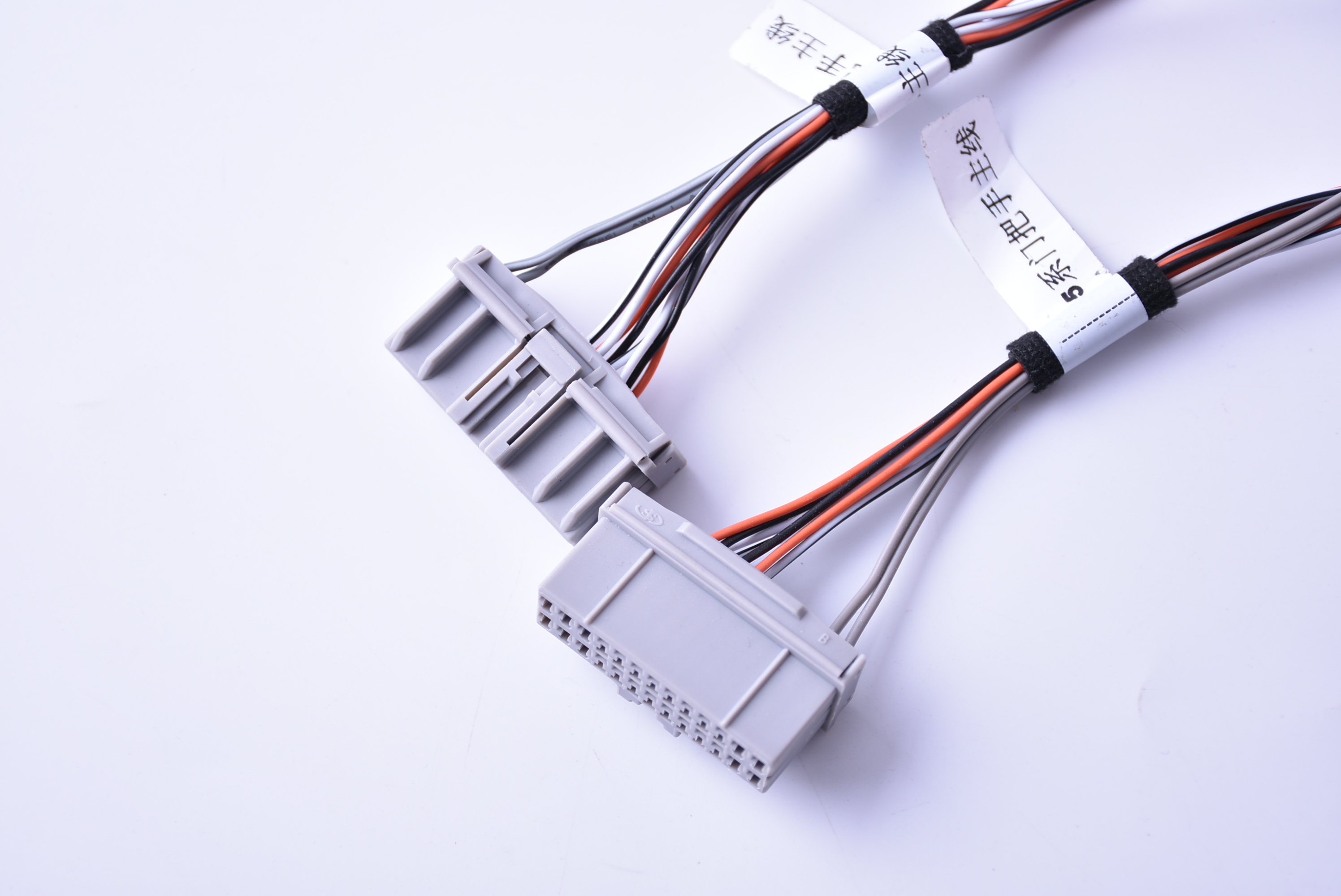

汽车线束在整车中的作用是将电气系统的电源信号或数据信号进行传递或交换，实现电气系统的功能及要求。它是汽车电路的网络主体，没有线束也就不存在汽车电路。汽车线束的设计流程和制造流程较为复杂，要求线束工程师细心细致，不能有半点马虎。如若线束设计得不好，不能将各部分功能有机结合，则有可能使线束成为汽车故障的多发环节。下面，笔者简要谈下汽车线束设计与制造的具体流程。

 一，首先由电气布置工程师提供整车电气系统的功能，电气负荷及相关的特殊要求。电器件的状态、安装位置、线束与电器件对接的形式。

二，根据电气布置工程师提供的电气功能及要求，就可以绘制整车电气原理图及线路图。

三，根据电气原理圈对每个电气子系统及回路进行能源分配，其中包括电源的搭铁线，以及接地点的分配。

 四，根据各子系统电气件的分布情况，确定线束的布线形式，每根线束连接的电器件及在汽车上的走向；确定线束的外保护形式及过孔的保护；根据电气负荷确定熔断器或断路器；再根据熔断器或断路器的量确定导线的线径；根据电器件的功能，依据相关标准确定导线的线色；根据电器件本身的接插件确定线束上与其对接的端子和护套的型号。

五，绘制二维线束图和三维线束布置图。

六，根据经核准的三维线束布置图，校核二维线束图，二维线束图准确无误方可发图，经认可后，可按照线束图试制、生产。

以上6大流程叙述得过于笼统，汽车线束设计的具体过程中，会遇到很多这样那样的问题，都需要线束设计师沉着静心的进行分析，保证线束设计的合理性与可靠性，确保整车电路设计的顺利进行。
